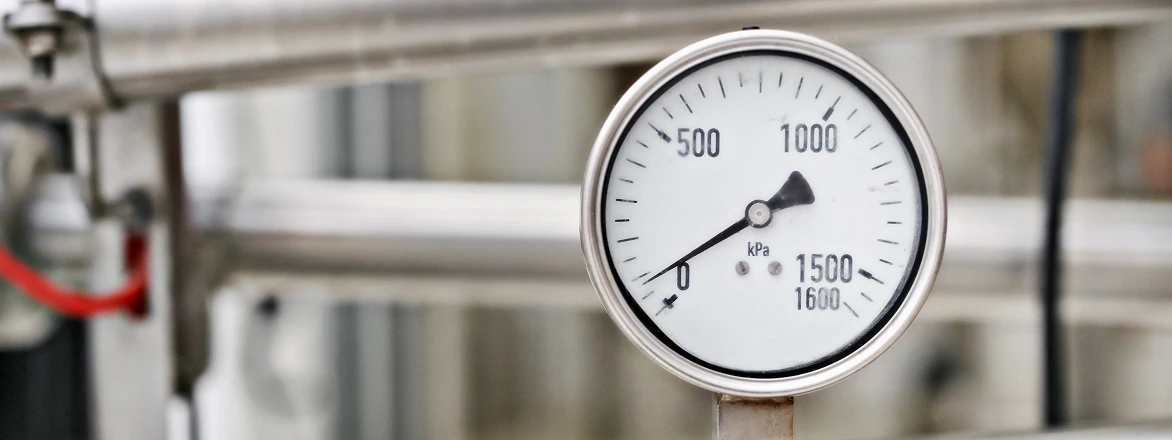

Смещение нулевой отметки манометра: причины и способы устранения

Смещение нулевой отметки манометра — неисправность, при которой стрелка прибора не возвращается в положение «ноль» после полного сброса давления. Это не просто визуальный дефект, а критический сбой калибровки, искажающий все последующие измерения.

Точный контроль давления — ключевое условие безопасной и стабильной работы технологического оборудования. Любое отклонение стрелки от нулевого значения требует немедленного внимания, так как игнорирование проблемы ведет к неверной оценке рабочих параметров и создает риски для производственных процессов и персонала.

Основные причины смещения нулевой отметки

Отклонение стрелки от нулевой отметки — следствие факторов, нарушающих калибровку внутреннего механизма. Смещение бывает положительным (стрелка выше нуля) или отрицательным (упирается в ограничительный штифт). Причины делятся на три группы: механические воздействия, условия эксплуатации и внутренние дефекты.

• Механические и вибрационные воздействия
  Чаще всего внезапное смещение нуля вызывают внешние физические силы, повреждающие чувствительные компоненты манометра. Даже если корпус прибора выглядит целым, его внутренний механизм может быть необратимо поврежден.
• Физические удары и падения
  Резкое механическое воздействие — удар по корпусу или падение прибора — способно вызвать смещение нуля. Энергия удара передается на внутренний механизм из рычагов, шестерней и упругого элемента (трубки Бурдона). Это приводит к микросмещению осей, деформации зубьев шестерни или сдвигу стрелки на оси, мешая ей вернуться в исходное положение.
• Постоянная вибрация
  Эксплуатация прибора на вибрирующем оборудовании (насосах, компрессорах, двигателях) вызывает постепенный износ механизма. Постоянная тряска ослабляет крепления и создает люфт в сочленениях, из-за чего стрелка постепенно «сползает» с нулевой отметки. Со временем вибрация также может ослабить посадку стрелки на оси, позволяя ей свободно смещаться. В отличие от удара, этот процесс происходит медленно, но приводит к такому же неточному результату.
• Эксплуатационные перегрузки и условия среды
  Некорректные условия эксплуатации — вторая крупная группа причин, приводящих к потере точности прибора. Эти факторы связаны с превышением допустимых рабочих параметров или воздействием агрессивной среды, для которых манометр не был разработан.
• Превышение рабочего давления
  Каждый манометр рассчитан на определенный диапазон измерений. Если давление в системе резко превышает верхний предел шкалы (гидроудар), происходит перегрузка. Упругий элемент деформируется за предел своей эластичности и после сброса давления не может полностью вернуться в первоначальную форму. Это остаточное изменение и фиксируется как смещение нуля. Аналогичный, хотя и более медленный, эффект вызывает длительная работа при давлении, близком к максимальному значению шкалы.
• Температурные деформации
  Значительные отклонения температуры от нормальных условий (обычно +20 °C) также влияют на показания. При сильном нагреве или охлаждении металлы, из которых сделаны детали механизма, расширяются или сжимаются. Это изменяет геометрию и натяжение в передаточном механизме, что приводит к временному или, при длительном воздействии, постоянному смещению стрелки. Экстремальные температуры также могут повредить демпфирующую жидкость в виброустойчивых манометрах: от жары она темнеет и густеет, а на морозе становится слишком вязкой, замедляя реакцию стрелки.
• Влияние характеристик рабочей среды
  Прямой контакт внутреннего механизма с агрессивной, вязкой или кристаллизующейся средой может привести к его повреждению. Коррозионно-активные вещества разрушают упругий элемент, а вязкие или застывающие жидкости способны засорить штуцер и внутренние полости, создавая ложное остаточное давление и мешая движению механизма.
• Внутренние дефекты и системные факторы
  Третья группа причин связана либо с состоянием самого прибора, либо с особенностями системы, в которой он установлен. Иногда проблема заключается не в поломке, а в неверной интерпретации показаний.
• Естественный износ и усталость механизма
  С течением времени, особенно при работе в условиях частых циклов нагрузки, металл упругого элемента подвергается усталости. Он теряет свои первоначальные свойства, что приводит к постепенному и нарастающему смещению нулевой отметки. Это естественный процесс старения прибора, который ускоряется при интенсивной эксплуатации.
• Остаточное давление в системе
  Иногда стрелка, показывающая значение выше нуля, не свидетельствует о поломке. Причиной может быть остаточное давление в подключенной магистрали. Например, если запорный вентиль закрыт не до конца, в трубке образовался засор из-за отложений или произошло замерзание конденсата, часть рабочей среды остается запертой, и прибор корректно показывает это давление. В таком случае сам манометр исправен.
• Заводской брак или ошибка монтажа
  В редких случаях причиной смещения может быть производственный дефект, при котором прибор был неправильно откалиброван на заводе. Кроме того, ошибки при монтаже, например чрезмерное усилие при закручивании штуцера, могут вызвать деформацию корпуса и напряжение во внутреннем механизме, что также приводит к смещению нулевой точки.

Диагностика проблемы смещения стрелки

Точная диагностика помогает отличить неисправность прибора от влияния внешних факторов и оценить степень повреждения. Последовательное выполнение описанных шагов позволяет локализовать проблему и выбрать верный способ ее решения.

Способы устранения смещения нуля

После диагностики и принятия мер безопасности можно приступать к устранению неисправности. Выбор метода зависит от конструкции манометра, характера повреждения и квалификации исполнителя. Рекомендуется начинать с самых простых способов.

Простые методы корректировки без вскрытия корпуса

Если смещение нуля незначительно и не вызвано серьезным повреждением, проблему часто можно решить без разборки манометра.

Использование штатного корректора нуля

Многие манометры оснащены специальным корректировочным винтом на циферблате или корпусе. С помощью небольшой плоской отвертки можно аккуратно поворачивать этот винт, выставляя стрелку точно на нулевую отметку. Этот метод является штатным, самым безопасным и предпочтительным, если он предусмотрен конструкцией.

Сложные методы, требующие разборки прибора

Если корректор нуля отсутствует или его диапазона недостаточно, приходится прибегать к операциям, которые требуют вскрытия корпуса. Эти действия сопряжены с риском повредить прибор и должны выполняться с максимальной осторожностью.

Механическая переустановка стрелки

Этот метод применяется, когда смещение вызвано ударом или перегрузкой. Он заключается в том, чтобы снять стрелку с оси и установить ее в нулевое положение. Для этого необходимо снять ободок и стекло, после чего с помощью специального съемника или двух отверток аккуратно снять стрелку с оси. Затем ее так же осторожно насаживают обратно. Главная сложность — не погнуть ось и не повредить хрупкую стрелку.

Чистка и обслуживание механизма

В редких случаях причиной может быть загрязнение внутреннего механизма или загустевание старой смазки. Это создает дополнительное трение, мешающее стрелке вернуться на ноль. Решением может стать разборка прибора, аккуратная чистка движущихся частей с помощью мягкой кисти и обезжиривающего состава (например, изопропилового спирта), а затем нанесение новой приборной смазки.

Профессиональная калибровка и поверка

После любого серьезного вмешательства во внутренний механизм, особенно после переустановки стрелки, точность показаний манометра может быть нарушена.

Калибровка на специализированном стенде

Чтобы убедиться, что отремонтированный манометр показывает давление корректно во всем диапазоне, его необходимо откалибровать. Эта процедура проводится в метрологических лабораториях на стендах, где показания прибора сравниваются с эталонными. По результатам калибровки производится тонкая настройка механизма. Именно поэтому промышленные предприятия предпочитают приобретать новые приборы с первичной заводской поверкой, сведения о которой внесены в ФГИС «Аршин».

Профилактика и предотвращение проблемы

Предотвратить неисправность проще и дешевле, чем устранять ее последствия. Грамотный выбор, монтаж и эксплуатация манометров позволяют значительно продлить срок их службы и избежать проблем со смещением нуля. Профилактические меры — залог надежности и безопасности системы.

• Правильный подбор и монтаж измерительного прибора
  Основа долговечной работы манометра закладывается на этапе выбора и установки. Инженеры компании «МЕРАТЭК ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» отмечают, что ошибки на этой стадии приводят к преждевременному выходу прибора из строя.
• Выбор оптимального диапазона шкалы
  Ключевое правило: рабочее давление в системе должно находиться во второй трети шкалы манометра. Например, для системы с давлением 10 бар оптимально подойдет прибор со шкалой до 16 бар. Это создает запас прочности для защиты от скачков давления и обеспечивает максимальную точность измерений.
• Соблюдение правил монтажа
  При установке манометра используйте качественные уплотнительные материалы (фторопластовую ленту, прокладки). Затягивать прибор следует только за предназначенный для этого шестигранник или квадрат на штуцере, а не за корпус. Чрезмерные усилия или монтаж с перекосом создают внутреннее напряжение в конструкции, что может стать причиной смещения нуля.
• Использование дополнительного защитного оборудования
  Для защиты манометров от агрессивных факторов существует ряд дополнительных устройств, установка которых является эффективной профилактической мерой.

• Регулярное техническое обслуживание и контроль
  Даже идеально подобранный и установленный прибор требует периодического внимания для поддержания его точности.
• Периодический визуальный осмотр
  Регулярно осматривайте манометры на предмет повреждений, герметичности и положения стрелки на нуле при отключенной системе. Своевременное обнаружение небольшого отклонения позволит принять меры до того, как оно станет критическим.
• Проведение плановой поверки
  Все средства измерения должны проходить регулярную метрологическую поверку в установленные сроки. Поверка не только подтверждает класс точности, но и позволяет на ранней стадии выявить такие проблемы, как смещение нуля, сигнализируя о необходимости обслуживания или замены. Все приборы, поставляемые с поверкой, должны иметь соответствующую запись в государственной системе ФГИС «Аршин».

Смещение нулевой отметки манометра — не мелкий дефект, а важный сигнал, который нельзя игнорировать. Он напрямую влияет на точность измерений, а значит, на безопасность и стабильность работы оборудования. Практика показывает, что предотвратить неисправность за счет правильного подбора, монтажа и использования защитных устройств всегда надежнее и выгоднее, чем устранять последствия поломки.

Если диагностика показала, что прибор необходимо заменить, важно выбрать надежное устройство с заводской поверкой. Специалисты компании «МЕРАТЭК ИЗМЕРИТЕЛЬНАЯ ТЕХНИКА» готовы предоставить техническую консультацию и помочь с выбором подходящего манометра и сопутствующей арматуры для решения ваших производственных задач, чтобы обеспечить точность и безопасность технологических процессов.
