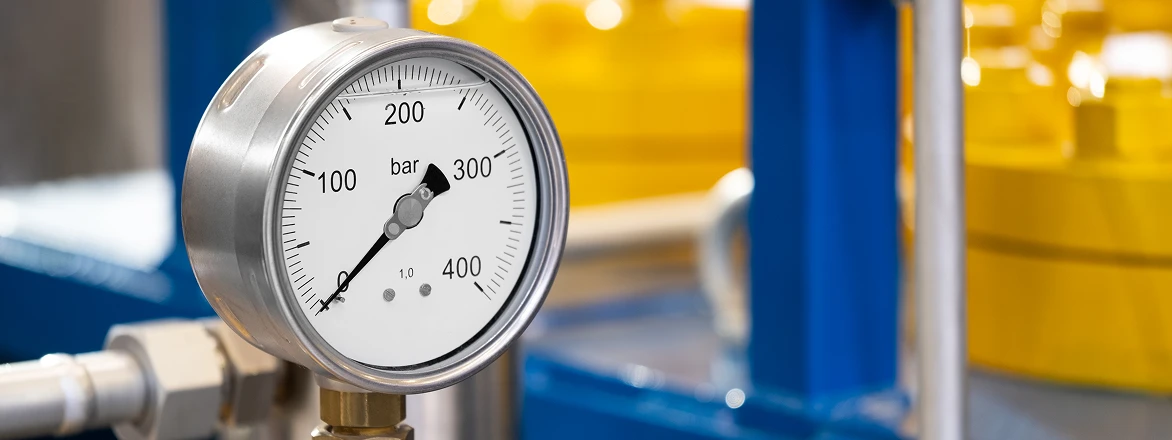

Специализированные манометры и устройства измерения давления с индивидуальными шкалами

Устройства для измерения давления — ключевые компоненты контроля в большинстве технических систем. Их задача — преобразовывать силу рабочей среды (жидкости, пара, газа) в точные показания, без которых невозможно безопасное и эффективное управление оборудованием.

Надежный мониторинг давления служит основой стабильности, предотвращает аварии, оптимизирует расход ресурсов и поддерживает качество продукции, что делает эти приборы неотъемлемой частью производственной и коммунальной инфраструктуры.

Основные виды устройств для измерения давления

Приборы для измерения давления классифицируют по нескольким признакам: принципу действия, назначению и типу измеряемой величины. Понимание этих категорий помогает правильно выбрать устройство из широкого каталога манометров для решения конкретных задач, от бытовых до промышленных.

Классификация по принципу действия

Физический принцип, используемый для преобразования давления в сигнал, является основным критерием классификации. Он определяет конструкцию, точность и сферу применения прибора.

Классификация по функциональному назначению

Помимо внутреннего устройства, манометры классифицируют по задачам, для которых они предназначены. Этот подход позволяет быстро подобрать прибор, соответствующий требованиям конкретной системы.

• Общетехнические (рабочие) — самая многочисленная группа, предназначенная для измерения давления в неагрессивных средах в стандартных условиях. Их надежности достаточно для большинства систем отопления, водоснабжения, компрессоров и гидравлики.
• Образцовые (эталонные) — приборы высокой точности, используемые для поверки и калибровки рабочих манометров.
• Электроконтактные (сигнализирующие) — оснащены механизмом с электрическими контактами, которые замыкаются или размыкаются при достижении установленных пороговых значений давления, подавая сигнал на управляющие устройства.
• Самопишущие — устройства, которые не только показывают, но и непрерывно регистрируют изменения давления во времени на диаграммной ленте или в электронной памяти для анализа динамики процессов.
• Специальные — категория приборов, разработанных для работы в нестандартных условиях: с агрессивными средами, при сильных вибрациях, в условиях коррозии или экстремальных температур.

Классификация по типу измеряемого давления

Давление может измеряться относительно разных точек отсчета, что принципиально важно для многих технологических процессов. В зависимости от того, что принято за ноль, приборы делятся на несколько типов.

• Манометры (избыточное давление) — измеряют давление сверх атмосферного. Это самый распространенный тип, так как в большинстве систем важно знать, насколько давление внутри превышает давление окружающей среды.
• Вакуумметры (вакуумметрическое давление) — измеряют разрежение, то есть давление ниже атмосферного.
• Мановакуумметры — комбинированные приборы, способные измерять как избыточное давление, так и вакуум.
• Манометры абсолютного давления — измеряют давление относительно абсолютного нуля (полного вакуума), исключая влияние атмосферного давления. Необходимы в метеорологии, авиации и научных исследованиях.
• Дифференциальные манометры (дифманометры) — измеряют не само давление, а разность (перепад) давлений в двух разных точках системы, например, для контроля степени загрязнения фильтров.

Ключевые технические характеристики манометров

После выбора типа прибора по принципу действия и назначению необходимо оценить его технические характеристики. Эти параметры, указанные в паспорте, определяют точность, надежность и совместимость устройства с технологической системой. Их игнорирование может привести к некорректным измерениям, преждевременному выходу из строя или аварийным ситуациям.

Класс точности и его значение

Класс точности — одна из самых критичных характеристик, определяющая максимально допустимую основную погрешность прибора в процентах от его верхнего предела измерений. Эта погрешность является абсолютной величиной для всей шкалы. Например, для манометра с диапазоном 0–10 бар и классом точности 1,5 допустимая ошибка в любой точке шкалы составляет ±0,15 бар.

Чем меньше числовое значение класса точности, тем выше точность прибора. Выбор зависит от требований процесса:

Классы 4 и 2,5

для неответственных измерений, где требуется лишь индикация давления (например, в ЖКХ).

Класс 1,5

стандарт для большинства общепромышленных установок.

Классы 1,0 и 0,6

для систем, где требуется повышенная точность контроля.

Классы 0,4 и ниже

прерогатива образцовых и лабораторных приборов для поверки и калибровки.

Диапазон измерения и рабочее давление

Диапазон измерения — это пределы давления, которые отображает шкала. Для долговечности и точности измерений рабочее давление в системе должно постоянно находиться в диапазоне от 1/3 до 2/3 шкалы прибора.

Это правило преследует две цели: работа в средней трети шкалы обеспечивает максимальную точность, а также защищает чувствительный элемент от работы на пределе упругой деформации, предотвращая его преждевременный износ. Выбор прибора, у которого рабочее давление находится у верхнего предела шкалы, недопустим, так как любой гидроудар приведет к его поломке.

Конструктивные параметры: диаметр корпуса и присоединение

Эти характеристики определяют удобство монтажа и эксплуатации. Диаметр корпуса (стандартные ряды — 40, 63, 100, 160 мм) влияет на размер шкалы и удобство считывания показаний с расстояния.

Присоединительная резьба на штуцере обеспечивает герметичное подключение. Важно, чтобы ее тип и размер (например, метрическая М20х1,5 или трубная G1/2) совпадали с ответной частью на трубопроводе. Также имеет значение расположение штуцера: радиальное (снизу) или осевое (сзади).

Степень защиты корпуса и материалы исполнения

Условия эксплуатации диктуют требования к защищенности и материалам. Степень защиты корпуса от пыли и влаги маркируется кодом IP (Ingress Protection). Например, IP40 означает защиту от частиц >1 мм без защиты от влаги, а IP65 — полную пыленепроницаемость и защиту от струй воды.

Материалы, контактирующие с измеряемой средой (штуцер, трубка Бурдона), должны быть химически стойкими к ней. Для нейтральных сред (вода, воздух, масло) обычно используется медный сплав. Для агрессивных сред или пищевой промышленности необходимы приборы, у которых все «смачиваемые» части выполнены из нержавеющей стали. Также важен температурный диапазон эксплуатации, выход за пределы которого может снизить точность или вызвать отказ устройства.
